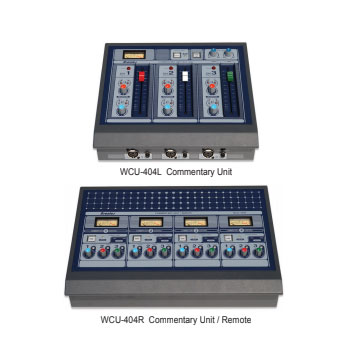

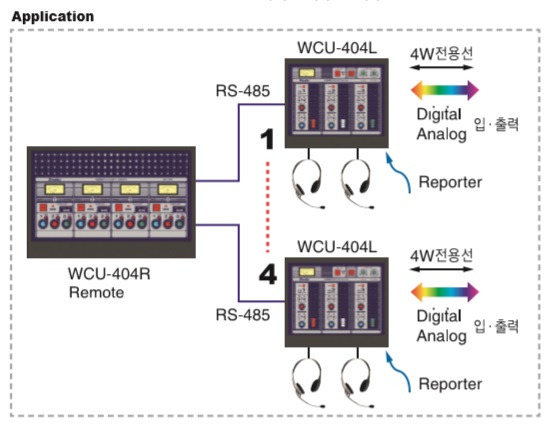

WCU-404L/R WCU-404L장비는 4 wire 전용선으로 스포츠 중계시에 아나운서와 해설자가 헤드셋을 이용, 방송되는 프로그램을 모니터하며 현장 중계방송을 진행하기 위한 장비이다. 방송신호의 입출력은 Analog, Digital 모두 가능하다. WCU-404R 없이 단독으로 사용할 수 있다. WCU-404R은 한대의 장비로 WCU-404L 4대를 원격으로 신호의 크기를 감시하면서 조정할 수 있는 장비이다.
|
Features
|
WCU-404L - 4CH Digital (AES/EBU) Input - 3 CH Commentator(Mic/Headset) by Fader - CH 3(Mic / Line selectable) - 4 wire SEND / RECEIVE system - AES digital IN (RET)/ OUT(PGM) - 1 KHz Tone Oscillator - VU Level meter - Headset volume control - Level control by WCU-404R - Dual power supply |
WCU-404R - 4x WCU-404L Remote level control - 4 VU level meter - Dual power supply
Ordering Information
• WCU-404L Commentary Unit • WCU-404R Commentary Unit / Remote • HMD25XQ Headset(Sennhiser)
|
Technical Specification
|
WCU-404L |
||
|
Mic Input |
Impedance Level | 150Ω Transformer balanced -60dBu / -50dBu (selectable) |
|
Line Input |
Impedance Level | 600Ω Transformer balanced +4dBm |
Line Output | Impedance Level | 600Ω Transformer balanced +4dBm |
Digital Input(RET) | Format Impedance Sampling | AES/EBU 110Ω Transformer 48KHz |
Digital Output(PGM) | Format Impedance Sampling | AES/EBU 110Ω Transformer 48KHz |
Tone Oscillator | Frequency | 1KHz |
Remote Control | Data | RS-485 |
Performance | Frequency Response THD | ±1dB(20Hz to 20KHz) <0.5% |
General | Power Dimensions
| Free voltage(AC 85~264V) 60Hz WCU-404L 310(W)×105(H)×283(D)mm WCU-404R 401(W)×99(H)×283(D)mm |
Note : Specifications are subject to change without notice
