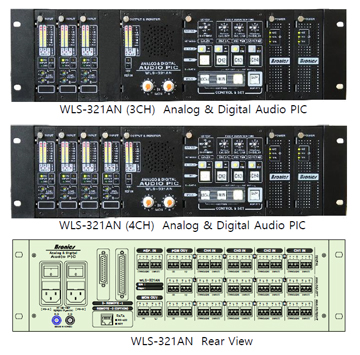

WLS-321AN

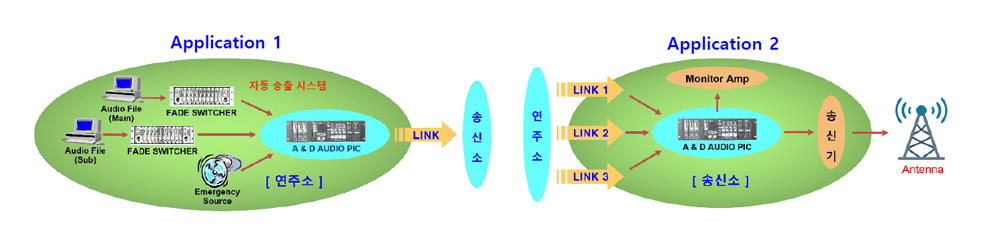

라디오 방송국의 송신소 또는 연주소의 최종 송출단에 설치되는 자동/수동 절체기로서, 입력신호 이상 시 정상인 채널로 절체하여 방송이 중단되는 사고를 방지하기 위한 Audio 전용 Program Input Changer(PIC)로서, 3개 채널로 구성된 입력채널은 각각 Digital 과 Analog 선택이 가능하며, 주문에 의하여 4개 채널로도 구성이 가능하다. 또한 최상의 방송 음질을 유지하기 위하여 입·출력에 방송용 24bit DAC 및 ADC를 사용하였다. Audio 신호의 장애는 무신호(Low Level)와 무변동(선택 사항) 상태를 L과 R 각각 감시하게 되며, Digital 입력(AES/EBU)의 경우 Link/Data 상태(Digital Fault)도 감시하게 된다. 각 채널 의 입력 및 출력 신호는 사용자의 조작으로 자체 스피커를 통하여 모니터링이 가능하며, 외부 모니터링을 위한 Analog(L/R) 신호가 동시에 출력된다. 시스템 운용의 편의를 위하여 원격제어를 위한 GPI 입·출력이 있으며 데이터를 이용한 제어도 가능하다. |
Features
- 8dot LED Level Meter (Stereo, Input/Output) - 3 or 4 Input Channel (Digital/Analog) - EM Player Input (CH3/CH4, with GPI-O) - Digital (x2) & Analog (L x2, R x2) Output - Input Level Adjust(±10dB) - 24bit ADC & DAC - Auto & Manual Bypass - In/Out Signal Monitoring (Speaker, External) - Remote Control (GPI & Data) - Redundant Power Supply (Free Voltage) - 3RU Rack Mount Frame |
Ordering Information ✓ WLS-321AN 3CH (Default) 4CH (Option)
✓ Data Port RS-422 (Default) Ethernet (Option) |
Technical Specification
Digital Input |
Impedance Voltage Format Sampling Rate Audio Level Data Resolution | 110Ω (Balanced) 3.5Vp-p AES/EBU Auto (44.1~96KHz) [In] Ref. or 48KHz [Out] -20dBFS (nominal) 24bit |
Analog Input |
Impedance Level | High (Balanced) [In] Low (Balanced) [Out] +4dBu (nominal) |
Monitoring | Speaker Line Output | Class-D Amplifier, VR +4dBu (L & R, Balanced) |
Signal Characteristics | Signal Characteristics Frequency Res. THD S/N Ratio Crosstalk | ±0.5dB (20Hz~20KHz) ≤ 0.2% (20Hz~20KHz) ≥ 75dB (20Hz~20KHz B.W) ≤ -70dB (20Hz~20KHz) |
Remote Control | Remote1 Remote2 Remote3 | GPI In/Out (Dsub-25) GPI In/Out (Dsub-37) RS-422 (default) Ethernet (TCP/IP, Option) |
Fault Detect Settings | 무신호 Level Det. Time 무변동 Level Det. Time CH Delay
Recovery Time | -50dBFS ~ -59dBFS (1dB/step) 0sec ~ 45sec (3sec/step) ±0.5dB ~ ±7.5dB (0.5dB/step) 1sec ~ 15sec (1sec/step) 0sec ~ 3sec (0.2sec/step)
0min ~ 15min (1min/step) |
General | Power Dimensions | Redundant Free Voltage (AC 100~240V) 482(W)x132.5(H)x415(D)mm |
