Master Clock system

WCS-512 GPS Master Clock System

GPS Master Clock System
WCS-512

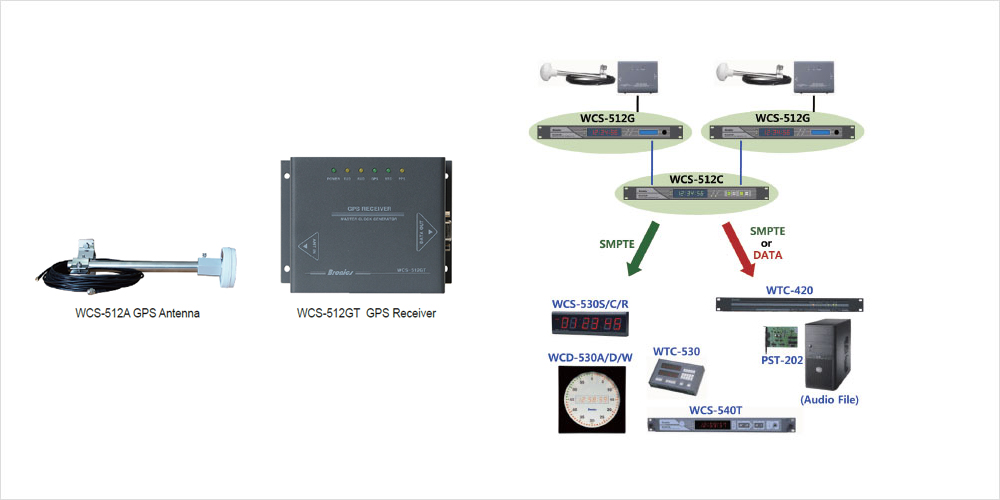

GPS를 통한 세계표준시각 정보를 사용국가의 표준시각 정보로 환산하여 SMPTE Time Code로 출력하는 방송국용 초정밀 표준시계 시스템으로 단시간의 정전에 대비한 내장 Battery와 내부의 정밀한 Oscillator가 있어 기상악화등에 의하여 GPS 수신이 불가능하더라도 안정적인 표준시각 유지가 가능하다. WCS-512G는 단독으로 사용이 가능하지만 안정성을 고려한 시스템 구축을 위하여 WCS-512G 2대(주,예비)와 WCS-512C 1대를 조합하여 사용할 수 있다. 또한 다양한 종류의 Data 출력을 이용하여 PC System의 정확한 시간동기가 가능하다.

Features

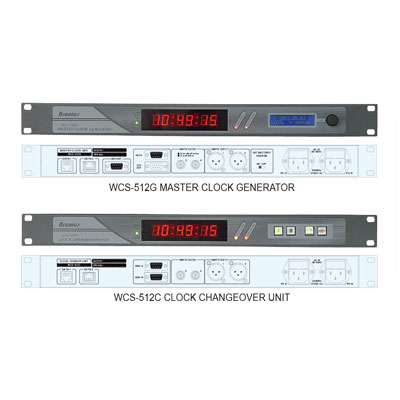

WCS-512G
- GPS 표준시각 동기 (Auto Mode)
- 수동 설정 및 운용 가능 (Manual Mode)
- Summer Time 설정 가능
- Emergency Battery 내장
- SMPTE Time Code Output
- Drop Frame Support (option)
- RS-232 Data Output
- Ethernet & RS-422 Data Output (option)
- Current Time Display
- Dual Power Supply (Free Voltage)

WCS-512C
- 신호감지에 의한 주/예비 자동절체 (Auto Mode)
- 수동절체 기능 (Manual Mode)
- Fault Detect Alarm
- Ethernet & RS-422 Data Output (option)
- Current Time Display
- Dual Power Supply (Free Voltage)

Ordering Information

· WLM-148M-A Unbalanced I/O (75, Audio)
· WLM-148M-B Balanced I/O (110, Audio)
· Option-V SDI Input
· Option-P Redundant Power Supply
· WLM-148D Remote Display
· loudMan Logging Program

Technical Specification

SMPTE Output (1 & 2)	Electrical Mechanical Impedance Level Format	Differential Balanced XLR Low-Z ≥3Vp-p (@600Ω) SMPTE LTC 30 (non-drop)
SMPTE Output (3 & 4)	Electrical Mechanical Impedance Level Format	Single-ended unbalanced BNC 75Ω 1Vp-p SMPTE LTC 30 (non-drop) Drop Frame (option)
Time Reference	Input Reference	GPS Receiver Time Data & 1PPS
Data1 & Data2 (option)	Operating Temp Power Dimensions	0℃ ~ 40℃ AC 85∼264V 50/60Hz 482(W)x88(H)x270(D)mm
