Master Clock system

WTC-530N/WTC-533 Up/Down Time Counter

SMPTE Time Converter
WTC-530N/WTC-533

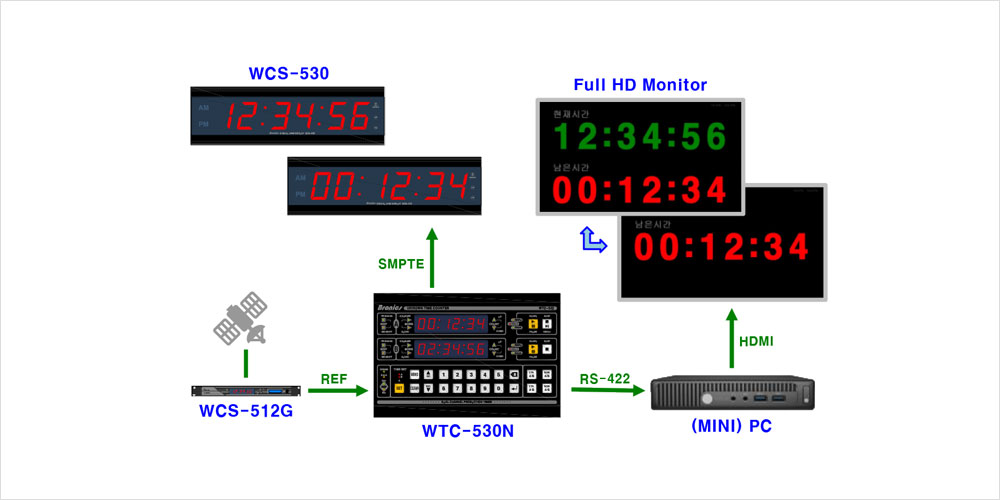

프로그램 제작 시 정확한 방송시간(길이)을 Count하기 위한 Up/Down Counter로서, 시스템 구성에 따라 2CH과 3CH 중에서 선택할 수 있다. 입력되는 Master Clock System의 SMPTE Time Code에동기하여 정확한 시간을 Count하며, 동기없이 단독 사용도 가능하다. 시스템의 다른 장비와 연동을 위한 Tally입력 및 출력이 있으며, Display를 위한 SMPTE Time Code와 Data 출력이 있다. 카운터로 사용하지 않는 시간에는 선택에의하여 현재 시간을 출력할 수도 있으며, 각 CH별로 개별 선택이 가능하다.

Features

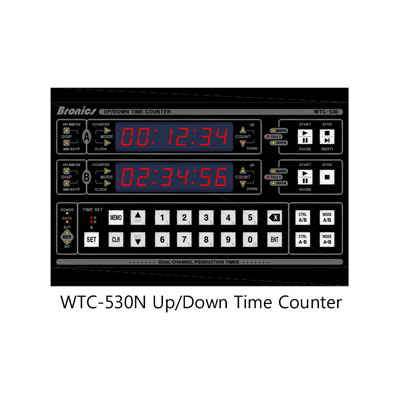

- 2CH Up/Down Counter (WTC-530N)

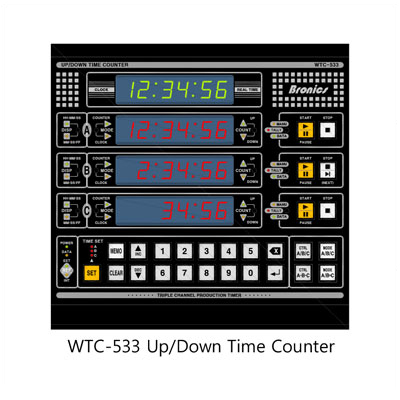

- 3CH Up/Down Counter (WTC-533)
- Mode Select : Up Count or Down Count (each CH)
- Start/Stop Control : Switch, Tally, Data
- Count Sync : Reference Input or Internal Clock
- Reference Input : SMPTE Time Code Input
- Counter Output : 2CH/3CH SMPTE Time Code
- Counter Output : 1CH Data(RS-422) (All Count & Clock Data)

- Tally Input & Output
- Display Select : HH:MM:SS / MM:SS.FF
- Time Memory(10 Memory)

Ordering Information

· WTC-530N 2CH Counter
· WTC-533 3CH Counter + Clock
· Full HD Disp. Display용 PC Program

Technical Specification

Reference Input	Format Impedance Level	SMPTE LTC 30 Hi-Z (Balanced 3Vp-p, ±12dB
Time Code Output	Format Impedance Level	SMPTE LTC 30 Hi-Z (Balanced 3Vp-p
Data Output	Format Port Type	9600bps, 8bit, 1bit, non USB or RS-232 Sel.
Tally Input & Output	Device Input CH Output CH	Photocoupler 2CH/3CH 2CH/3CH
General	Power WTC-530N WTC-533	DC 12V 244(W)x162(H)x70(D)mm 244(W)x228(H)x70(D)mm
