제품소개 제품소개 Master Clock system

Master Clock system

CDU-103 Series APC Clock Display Unit (주문제작)
Series APC Clock Display Unit (주문제작)

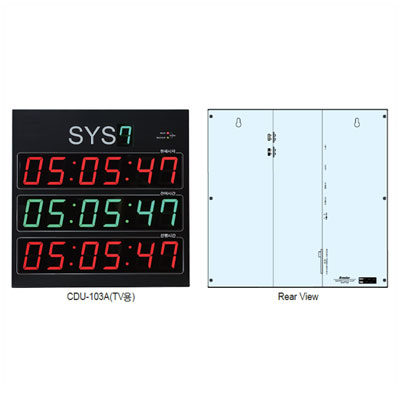

TV용 APC Clock Display Unit



TV용 APC Clock Display는 TV용 APC 시스템의 컨트롤러로부터 방송시간정보 패킷을 수신하여 현재시간, 잔여시간 그리고 진행시간을 표시하는 장치이다.
- 본 장비는 주문제작 제품임 -











Features

- 시스템 표시 : 전면부 SYS 1,2,3 녹색 1개 (세븐세그먼트)
- 현재시각 표시 : 전면부 시분초 적색 1식 (세븐세그먼트 6개)
- 잔여시간 표시 : 전면부 시분초 녹색 1식 (세븐세그먼트 6개)
- 진행시간 표시 : 전면부 시분초 적색 1식 (세븐세그먼트 6개)
- 통신상태 표시 : 전면부 DATA MAIN, BACKUPU

                          (듀얼칼라 LED 2개)
- Mode 선택 스위치 : 후면부 1개 (10진수 표시)
- ID선택 스위 : 후면부 1개 (`10진수 표시)
- LAN 통신 포트 : 후면부 2개 (RJ-45, 10/100 BASE)

Tally Out 포트 : 후면부 1개 (Open Collector)
디버그 포 : 후면부 2개 (DB-9P-FEMALE)
전원공급 포트 : 후면부 1개 AC110V ~AC240V (60Hz, FUSE 2A)
케이스 : 365W x 365H x 850D (m/m)


Ordering Information



· TV용 APC Clock Display Unit

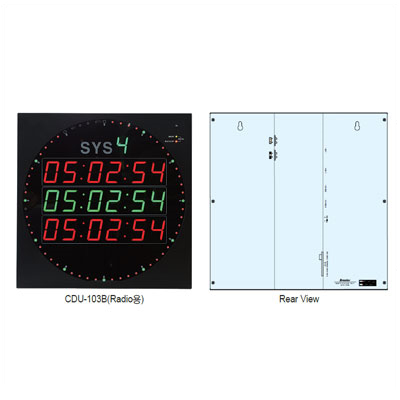

RADIO용 APC Clock Display Unit
RADIO용 APC Clock Display Unit



Radio용 APC Clock Display는 Radio용 APC 시 스템의 컨트롤러로부터 방송시간정보 패킷을 수신하여 현재시가, 잔여시간 그리고 진행시간을 표시 하는 장치이다.
- 본 장비는 주문제작 제품임 -











Features

- 시스템 표시 : 전면부 SYS 1,2,3 녹색 1개 (세븐세그먼트)
- 현재시각 표시 : 전면부 시분초 적색 1식 (세븐세그먼트 6개)
- 잔여시간 표시 : 전면부 시분초 녹색 1식 (세븐세그먼트 6개)
- 진행시간 표시 : 전면부 시분초 적색 1식 (세븐세그먼트 6개)
- 초 단위 표시 : 전면부 60개 (듀얼칼라 LED 2개)
- 통신상태 표시 : 전면부 DATA MAIN, BACKUPU
                          (듀얼칼라 LED 2개)
- Mode 선택 스위치 : 후면부 1개 (10진수 표시)
- ID선택 스위치 : 후면부 1개 (`10진수 표시)

- LAN 통신 포트 : 후면부 2개 (RJ-45, 10/100 BASE)
- Tally Out 포트 : 후면부 1개 (Open Collector)
- 디버그 포트 : 후면부 2개 (DB-9P-FEMALE)
- 전원공급 포트 : 후면부 1개 AC110V ~AC240V
                          (60Hz, FUSE 2A)
- 케이스 : 365W x 365H x 850D (m/m)


Ordering Information

· TV용 APC Clock Display Unit
