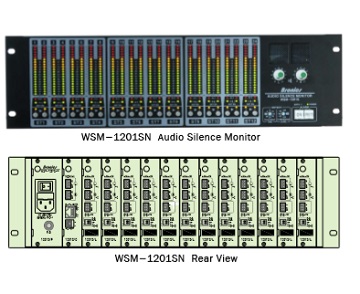

WSM-1201SN Digital Audio 또는 Analog Audio 신호의 감시와 모니터링을 위한 장비로서, 12CH의 Stereo Audio (Digital/Analog 선택) 또는 24CH의 Mono Audio를 각각의 Level Meter로 표시하고, 선택된 채널은 L과 R 각각의 VR로 조절되는 전면 Speaker를 통하여 모니터링할 수 있으며, 모니터링 신호의 Line 출력(Analog L & R)이 있어 외부 Amp/Speaker를 이용한 모니터링도 가능하다. 12CH/24CH 각각의 채널은 Alarm On/Off 기능이 있어 On CH에 입력되는 Audio 신호의 레벨 을 감시하고 지정된 레벨보다 낮은 상태가 지정된 시간 이상 지속되면 Alarm을 발생시킨다. 또한 Alarm 발생 시 외부표시용 Tally(GPI) 신호도 출력된다. |
Features
|
- 12CH Stereo Audio / 24CH Mono Audio Input - 채널별 Stereo/Mono 선택 - 20 Dot Level Meter - Detect Level & Duration Time Srtting - Fault Indicator - 12CH/24CH Monitoring Select - Monitoring Amplifier, Speaker, VR(L & R) - Monitoring Line Output (Analog L & R) - Level Detect On/Off - Alarm On/Off - Tally(Alarm) Output - 3RU Rack Mount Type
|
Ordering Information ✓ WSM-1201SN Audio Silence Monitor ✓ Digital Option 75Ω (Unbalanced) Input ✓ Data Option RS-422/Ethernet (선택) (CH Status Monitoring용)
|
Technical Specification
|
Analog Input |
Impedance Level | High (Balanced) +4dBu (nominal) |
|
Digital Input |
Format Impedance Level Sampling Rate | AES/EBU 110Ω (Balanced) -20dBFS (nominal) Auto |
|
Monitoring |
CH Select Speaker Line Output | ST 12CH / Mono 24CH 5W (Class-D Amlifier) Analog L & R +4dBu (nominal) |
Front Display (Module) | Level Meter Fault Status Detect Enable Monitor Select | 20 Dot LED Meter (Stereo) L & R L & R L & R |
Fault Alarm | Control Switch Detect Level Duration Time Tally Output | On/Off Switch & Alarm Reset -51 ~ -60 dBFS (1dB/step) (-27 ~ -36 dBu) 0 ~ 30 sec (2sec/step) Photocoupler |
Data Port (Option) | Type | RS-422 / Ethernet (선택) |
General | Power Dimensions | AC 100~240V 50/60Hz 482(W)x132.5(H)x400(D)mm |
