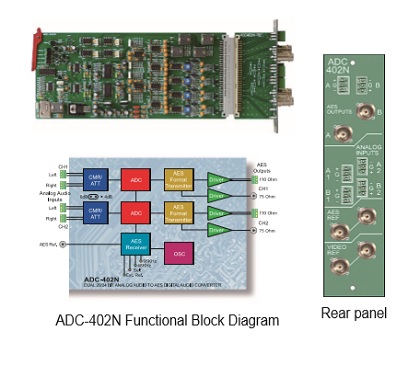

ADC-402N (4CH Audio to Dual AES Converter)




  ADC-402N



  24비트의 정밀한 A to D 컨버터를 사용한 고품질의 방송용 모듈로서 4CH

  의 오디오 신호(2채널 스테레오)를 2채널의 AES/EBU신호로 변환하여

  출력 (Unbalanced 75Ω과 Balanced 110Ω으로 분리된 2개의 디지털

  출력)한다. 선택 가능한 입력 임피던스는 600Ω과 High-Z가 있고, 입력

  Attenuation은 -20dBFS와 -24dBFS가 있다. Sampling Rate는 외부

  AES Reference 입력에 따라 48KHz와 96KHz가 자동으로 선택되고,

  외부 Reference가 없는 경우에는 내부 Clock에 의하여48KHz가 선택되며

  선택된 결과는 전면의 LED램프에 의하여 표시된다. ADC-402N은 114dB

  의 Dynamic Range를 갖고 있어 고품질의 방송을 할 수 있으며 외부 AES

  Reference 신호에 Locking되어질 수 있다.







Features

 - 4 Balanced analog audio inputs

 - Dual AES outputs (75 and 110 ohm to each O/P)

 - 48 and 96kHz data rates

 - 24 bit ADC supported

 - Reference to AES

 - Full broadcast response, THD+N and S/N

Ordering Information

• ADC-402N

    Euromodule with rear connector assembly and mounting hardware

• WMF-310S       3RU module frame with single power supply

• WMF-310D      3RU module frame with dual power supply

• WMF-102S      1RU module frame with single power supply





Technical Specification

Analog Audio Inputs

Number

Input

CMRR

Impedance

Input levels


 4 channels

 Balanced

 >60dB, 20Hz to 10kHz

 600Ω or High-Z

 0dBu WRT -20dBFS and +4dBu

 WRT-24dBFS link selectable

Digital Audio Output

Number

Impedance

AES output

Outputs Level


Sample rates

Connectors



 2 outputs per AES output

 1×75 ohm and 1×110 ohm for each



 AES 3id 1Vp-p for 75 ohm and

 3.5Vp-p for 110 ohm

 48 and 96kHz supported

 3 pin Phoenix header with mating

 screw plug supplied for the 110 ohm

 output and BNC for the 75 ohm output

Audio Characteristics

ADC Resolution

Input Level

Frequency Res.

THD+N

S/N Ratio

Channel Crosstalk

 24Bit

 +4dBu Nominal

 ±0.2dB (20Hz to 20KHz)

 0.05%

 85dB

 -80dB

External Reference

AES

 75 ohm AES 1.0Vp-p terminated

Electrical

Power supply input

 + 8V, +15V and -15V DC unregulated.

  Mechanical

  Size

  Width

 220mm × 100mm

 6HP
