WCG-204 본 장치는 CATV 또는 위성방송 광고 삽입용 큐 톤 을 제공하기 위한 장치이다.
|
Features
|
- DTMF 방식의 Tone 발생장치 - 3자리 Tone 출력 - Remote 제어 - Power, Cue on, T1, T2, T3, T4 LED Lamp 점등 - Out Level ±15dB 조정 기능 |
Ordering Information

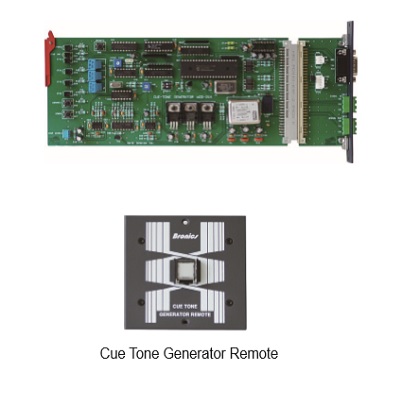

• WCG-204 Cue Tone Generator Cue Tone Generator Remote • WMF-102S 1RU module frame with single power supply
|
Technical Specification
|
|
Tone Type Tone Digit Output Impedance Output Level Remote Input Control Mode -Mode 0 -Mode 1 -Mode 2 | DTMF 3 Digit(0~9) + 1 Digit (Start : * or End : 3) 600ohms +4dB(-15dB ~+15dB Variable) Photo-coupler
Single Pulse (1 Switch) Single Level (1 Switch) Independent Pulse (2 Switch) |
|
|
Contact -Signal in -Signal out Power Dimensions -본체 -Remote | Relay Contact SIG/H, SIG/L, GND SIG/H, SIG/L, GND AC 90~260V 60Hz
220 mm × 100 mm 100(W) × 55(H) × 100(D) mm |
