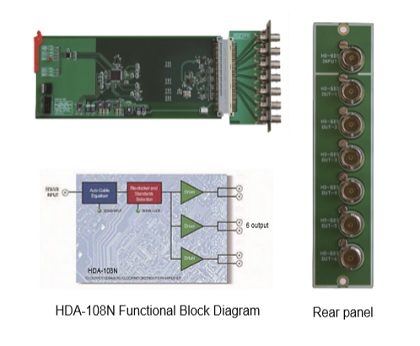

HDA-108N 본 증폭기는 Multi Definition 디지털 module로서 270Mbps에서 1,485Gbps HDTV신호까지를 방송 품질로 분배해 준다. Reclocking 분배기의 출력은 6개를 사용 할 수 있다. Cable equalizing은 SD신호 에서는 300m까지, HD신호에서는 120m까지 자동적으로 처리하며 Reclocking module에서는 SD신호와 HD신호를 자동으로 검출하여 선택해 준다. 표준 Frame에 장착하여 사용하며 Frame에 전원이 공급되어 있는 동안 모듈의 장착 또는 탈착이 가능하다. |
Features
|
- up to 120 meters of 1,485 Gb/s cable equalization - up to 300 meters of 270 Mb/S Cable equalization - up to6 output from one input - Reclocked outputs remove accumulated input jitter - Automatic selection of data rates |
Ordering Information
• HAD-108N HD/SD Reclocking distribution Amplifier • WMF-310S 3RU Module frame with single power supply • WMF-310D 3RU Module frame with dual power supply • WMF-102S 1RU Module frame with single power supply |
Technical Specification
|
Input
|
Connectors Return loss Equalization | 75Ω BNC > 20㏈ from 5㎒ to 270㎒ > 15㏈ from 5㎒ to 1,485㎓ > 100m at 1,485Gb/s |
|
Output |
Connectors Level DC Offset Rise and Fall | 75Ω BNC 800mmV p-p ±10% per SMPTE 292M 0.0V ±0.5V <400ps at 270 Mb/s, <220ps at 1,485 Gb/s |
|
Performance |
Video Format & Data Rates Processing | Serial digital(SDI) @ 270 Mb/s Serial digital(HDTV) @ 1,485 Gb/s Reclocking |
General | Rack Frame Power Supply | WMF-310D/WMF-310S,WMF-102S WPS-310F |
