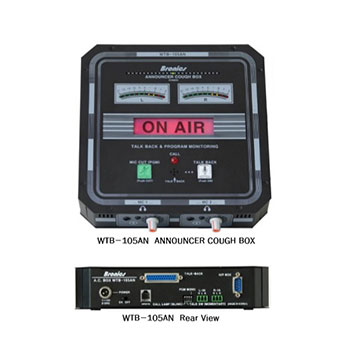

WTB-105AN Talkback Amplifier(WTB-105E)나 Audio Mixer와 연결하여 사용하는 Studio용 Cough Box로서 내장된 고감도 Mic와 Headphone을 이용하여 조정실과의 통화기능을 수행한다. 또한 On Air Lamp와 Call Lamp, Talk SW, Mic Mute SW 등이 수용되어 있어 원활한 방송진행을 도와준다. 개별 음량조절이 가능한 2개의 Headphone 단자가 있어 2명의 MC가 각각 사용할 수 있으며, Level Meter(Stereo)가 있어 방송(신호) 상태를 시각적으로 확인이 가능하다. |
Features
|
- Desk Type - On Air & Call Lamp - Mic Mute Switch & Tally Output - Talk Switch & Mic - MC.1 & MC.2 Headphone 사용 - 6.35mm & 3.5mm Phone Jack - 채널(MC1~2) 별 H/P Volume - Talk Signal Input/Output (Analog) - WTB-105A 호환 (Dsub-25 커넥터) |
- PGM Signal Input (Analog, Streo) - Stereo/Mono Select - PGM Monitoring을 위한 Phone Box(Guest용) - PGM Signal Input (Analog, Streo)
Ordering Information
▶ WTB-105AN Main ▶ WHA-206B Phone Box , 1CH~6CH |
Technical Specification
|
Analog Input (PGM) |
Channel Impedance Level | 2CH (Left & Right) High (Balanced) +4dBu (nominal) |
|
Receive Input (Talkback) |
Impedance Level | High (Balanced) +4dBu (nominal) |
|
Send Output (Talkback) |
Impedance Level | Low (Balanced) +4dBu (nominal) |
Control I/O | Tally Input Tally Output DC Output Device | On Air, Call, Talk Talk, Mute Mute(+12V) Photocoupler |
Headphone Output | Channel Freq. Response Distortion S/N Ratio Connector | 2CH (Stereo) ±0.5dB (20Hz~20KHz) ≤0.2% (20Hz~20KHz) ≥80dB 6.35mm & 3.5mm Phone Jack |
Level Meter | Type Resolution | LED Bar Graph Meter 10 Dot, Stereo |
General | Power Dimensions | DC 12V 240(W)x254(H)x50(D)mm |
