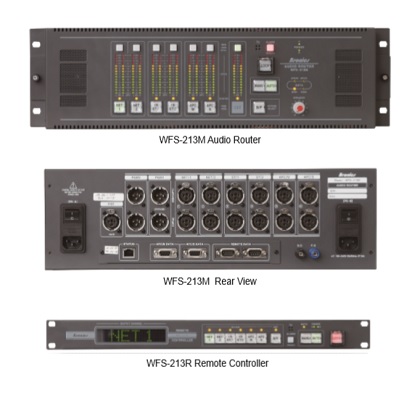

WFS-213M / R

  Audio Router

  라디오 방송국의 Audio File System이나 송출자동화 System과 연동하여

  사용할 수 있는 Router(Fade Switcher)로서, 각각의 Channel은 Fade In

  또는 Fade Out 동작을 Computer의 제어 Data에 의하여 자동으로

  동작하는 자동송출용 Router/Switcher로서 사용이 가능하다. 또한 2개의

  채널의 Mixing도 가능하며, 본체와 리모트에서 수동조작에 의한 동작도

  가능하다. 3개의 입력채널은 각각 주/예비 2개의 채널로 구성되며, 각

  주/예비 채널은 입력되는 신호의 상태에 따라 자동 절체(PIC 기능)되어

  동작한다.



Input

Format

Channel

Level

Impedance

Connector

 Analog, AES/EBU(option)

 6CH

 +4dBu nominal

 600Ω/High Balanced

 XLR-3

Output

Format

Channel

Level

Impedance

Connector

 Analog, AES/EBU(option)

 2CH

 +4dBu nominal

 Low, Balanced

 XLR-3

Signal Characteristics

Freq. Response

S/N Ratio

Crosstalk

THD

 ±0.5dB (20Hz~20KHz)

 ≥ 75dB (20Hz~20KHz)

 ≤-70dB (20Hz~20KHz)

 ≤ 0.3%

Cont. Range

Cont. Resolution

 -80dB~0dB

 12bit

APC

Remote

Status Monitor

 RS-422 x2

 RS-422 x2

 Ethernet x1

Power

Dimensions

 AC 100~240V 50/60Hz

 483(W) x 132.5(H) x 300(D)mm
