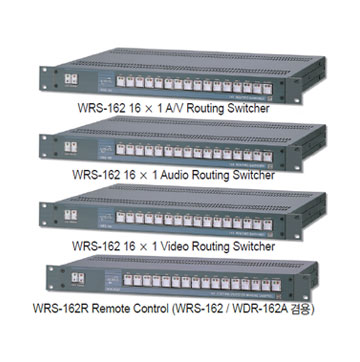

WRS-162 Series 영상 입력 신호 16개와 stereo balance 음성신호 16개의 입력을 수용한다. 확장을 통하여 16x1, 16x2, 31x1, 46x1 ...... 8대까지 연결 확장 가능하다. 외부 black burst 입력으로 vertical sync내 switching이 가능하다. Audio와 video를 각기 다른 channel로 선택이 가능하다. 전면 Panel의 S/ W 조작을 통한 lock 기능이 있으며, 전원 on / off 시 data back up에 의하여 항상 원상태로 복원된다. 주문에 의해 16x2 matrix routing으로 제작이 가능하다. 장비 운용상 필요한 Remote control 장치가 준비되어 있다. |
Features
- 16 Channel(audio/video) inputs - Locking of channel - Vertical switching to video signal - Memory back up - Local and remote control - 19˝ 1 Rack unit type |
Ordering Information
• Audio & video, audio or video only • 16x2 routing switching(option) • 최대 8 set 연결 확장가능(입력 1개 확장용 사용)
|
Technical Specification
AUDIO |
Input level Input impedance Output level Output impedance Distortion Frequency respouse Crosstalk S/N ratio | +4dBu, normal, Max +24dBu 600 ohms/high(int, sel) +4dBu, normal, Max +24dBu Low 0.05%(1KHz) ±0.2dB -78dB -81dB(20Hz to 20KHz B.W) |
VIDEO |
Input level Input impedance Differential gain Differential phase Frequency response Cross talk S/N ratio Switching Remote control | 1Vp-p 75 ohms 0.15%(10 to 90% APL. 5MHz) 0.15°(10 to 90% APL. 5MHz) ±0.1dB to 5MHz -72dB 75dB Vertical interval switching RS-485(BNC type) |
GENERAL |
Temperature range Dimensions Power | 0℃ to 40℃ WRS-162 483(W) x 44(H) x 350(D)mm WRS 162R 483(W) x 44(H) x 200(D)mm AC 85 to 264Volts, 50 to 60Hz |
