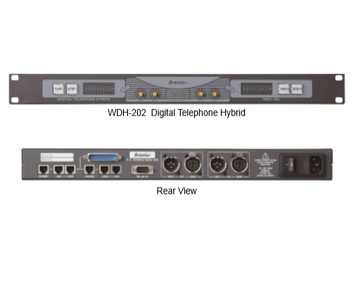

WDH-202 (Digital Telephone Hybrid)

WDH-202

전화를 통한 통화 내용을 방송 시스템에 연결하여 프로그램 제작시 사용하기 위한

접속 장치로서 Telephone multi switcher와 연동 및 단독 사용이 가능하며, DSP에

의한 신호처리로 설치 및 조정이 매우 간편하다. 2개의 전화 회선을 수용하여 2원화

방송이 가능한 2Channel 용으로 단독사용을 위한 Standby Tally 입력이 있다.

Features

- Dual digital hybrid

- 2 Send input

- 2 Receive output

- Take Tally In / Out

- Standby Tally Input

- Tel. S/W interface

- 4 Level meter

- Digital level adjust

- 1 Rack unit type

Technical Specification

Telephone Line Input		2회선
Send Input	Impedance balanced CLevel	600 ohms transformer 4dBu (Normal)
Receive Output	Impedance balanced Level	600 ohms transformer 4dBu (normal)
Take Tally In / Out	Type Channel	Photocoupler 2 CH
Standby Tally In	Type Channel	Photocoupler 2 CH
Level Meter	Type Channel	10 Dot LED Meter 4 CH (SendX2, ReceiveX2)
Frequency Response		±2dB (300Hz ~ 3.5KHz)
Signal to Noise		>60dB
THD+N		<0.3% (300Hz ~ 3.5KHz)
Operating Temperature		0℃ ~ 40℃
Power		AC 85~264 Volts
Dimensions		483(W)X44(H)X350(D)mm

Note : Specifications are subject to change without notice
