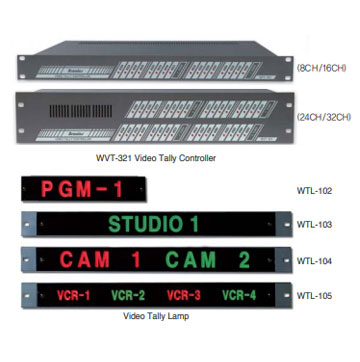

Video Tally Controller

  방송국 조정실의 Video Switcher와 접속되어 Video 신호(Monitor)의 사용 중 상태를

  나타내기 위한 장비로서 문자로 표시된 Video 신호의 램프를 구동하여 Standby시는

  녹색, Onair시는 적색 램프를 점등시킨다. Tally 신호의 입력은 포토커플러에 의하여

  구동되며 램프의 출력 회로는 반영구적인 무접점 방식으로 구성되었다. 최대 32채널을

  수용할 수 있으며 다른 주변 장비의 구동을 위한 GPI(접점) 출력이 있다.

  Video Tally Lamp

  Video tally control unit(WVT-321)와 접속되어 Stand by시는 녹색 On air시는

  적색으로 표시한다. LED lamp로 되어 있어 저 전류로 동작되며, 수명이 반영구적이다.

  문자 표시부는 Film으로 되어 있으며 문자는 주문에 의해 제작된다.

Video Tally Controller(WVT-321)

Input

- Device : Photocoupler

- Channel : 8, 16, 24, 32CH (Ordering)

- Drive Current : ≤10mA/CH

- Connector : D-sub 37pin (Female)

Lamp Output

- Drive Voltage : +13.5V DC

- Drive Current : 300mA/CH, Max

- Channel : 8, 16, 24, 32CH (Ordering)

- Connector : Terminal Block(3pin)

- Type : Dry Contact (Relay)

- Channel : 8CH (Default)

16, 24, 32CH (Ordering)

Power : AC85~264V, 50/60 Hz

- 8, 16CH : 483(W)x44(H)x350(D)mm

- 24, 32CH : 483(W)x88(H)x350(D)mm

  Video Tally Lamp

Light display

Display color

Power

Dimensions

 164(W) × 30(H) mm

 Stand by - green / on air - red

 +13.5V DC - 120mA, MAX green

 +13.5V DC - 120mA, MAX red

 220(W) × 44(H) × 32(D)mm

Light display

Display color

Power

 260(W) × 30(H) mm

 Stand by - green / on air - red

 +13.5V DC - 150mA, MAX green

 +13.5V DC - 150mA, MAX red

 483(W) × 44(H) × 32(D)mm

Light display

Display color

Power

 164(W) × 30(H) mm

 Stand by - green / on air - red

 +13.5V DC - 120mA, MAX green per channel

 +13.5V DC - 120mA, MAX red per channel

 483(W) × 44(H) × 32(D)mm

Light display

Display color

Power

Dimensions

 64(W) × 30(H) mm

 Stand by - green / on air - red

 +13.5V DC - 60mA, green per channel

 +13.5V DC - 60mA, red per channel

 483(W) × 44(H) × 32(D)mm
