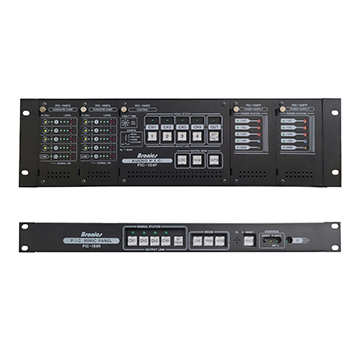

라디오 방송국의 송신소 또는 연주소의 최종 송출단에 설치되는 자동/수동 절체기로서,

 4개 채널로 구성된 입력신호 이상 시 정상인 채널로 절 체하여 방송이 중단되는 사고를

 방지하기 위한 Audio 전용 방송신호 절체 장비이다. 입력 및 출력 신호는 FM Composite

 신호 또는 Analog Audio 신호를 채널당 각각 2개씩 수용할 수 있으며, Analog Audio

 신호를 사용하는 경우 EM 설정 후 CH4 입력에 CDP 등의 PLAYER(비상음원) 를 연결하면

 CH1~CH3 신호가 모두 장애 시 TALLY 출력에 의하여 자동으로 PLAY되어 출력할 수 있다.

 절체모드는 Auto, Local, Remote가 있으 며, 입력신호의 상태와 채널 및 모드 선택 상태는

 장비 전면에 표시된다. 전원부 및 주요 회로 이상 시 동작하는 Bypass 기능과 이중 전원장치로

 안정적인 장비 운용이 가능하며, 장비 운용상 중요한 기능 및 상태를 원격지에서 조작 및

 감시가 가능하도록 2종류의 Remote Connector(GPI 입· 출력 또는 DATA)가 부착되어

 있어 선택하여 사용할 수 있다.

Audio

Input Impedance

Input Leve

Output Impedance

Output Level

Distortion

Frequency Response

S/N Ratio

Crosstalk

 10KΩ/600Ω, Terminated Balanced

 -25 ~ +17dBu, 0dBu Normal

 Low Impedance (100Ω 이하)

 +17dBu Max, 0dBu Norma

 0.1% (+17dB)

 ±0.5dB (20Hz ~ 20KHz)

 80dB (20Hz ~ 20KHz, BPF

 75dB (20Hz ~ 20KHz, BPF)

Fault Detect

Audio Filter

Detect Level

Detect Time

Oscillation Level

Oscillation Time

 310Hz ~ 3.25KHz

 0~7.5dB(0~F, 0.5dB/step), default 3dB(6)

 CH1 : -26dB –(set)dB

 CH2 : -26dB (Fix)

 CH3 : -26dB +(set)dB

 CH4 : -26dB +(set+1)dB

 3~45sec (0,1~F, 3sec/step), default 9sec(3)

 ± 0.5~7.5dB(1~F, 0.5dB/step), default Off(0)

 1~15sec(1~F, 1sec/step), default Off(0)

Power

Dimensions

 Redundant

 AC 220V 60Hz, 35W Max

 482(W)x132.5(H)x415(D)mm (PIC-104F)

 482(W)x44(H)x200(D)mm (PIC-104R)
