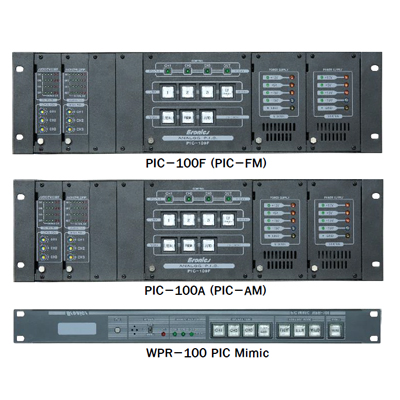

라디오 방송국의 송신소 또는 연주소의 최종 송출단에 설치되는 자동/수동 절체기로서, 3개 채널로 구성된 입력신호 이상 시 정상인 채널로 절체하여 방송이 중단되는 사고를 방지하기 위한 Audio 전용 방송신호 절체 장비이다. PIC-FM의 경우 FM Composite 신호 또는 Analog Audio 신호를 채널당 각각 2개씩 수용할 수 있으며, PIC-AM의 경우 Analog Audio 신호를 채널당 각각 2개씩 수용할 수 있다. 절체모드는 Auto, Local,Remote가 있으며, 입력신호의 상태와 채널 및 모드 선택 상태는 장비 전면에 표시된다. 전원부 및 주요 회로 이상 시 동작하는 Bypass 기능과 이중 전원장치로 안정적인 장비 운용이 가능하며, 장비 운용상 중요한 기능 및 상태를 원격지에서 조작 및 감시가 가능하도록 RemoteConnector(GPI 입·출력)가 부착되어 있다.

PIC-FM Audio

Input impedance

Input level

Output impedance

Output level

Distortion

직선성

Frequency response

S/N ratio

Crosstalk

 10KΩ/600 Ω, Terminated balance

 -25 ~ +17㏈u, 0d㏈ Normal

 Low Impedance(100 Ω이하)

 +17㏈u MAX, 0㏈u Normal

 0.1%(+17㏈u)

 ±0.2㏈ (-25 ~ +17㏈m)

 ±0.2㏈ (20㎐ ~ 20㎑)

 80㏈ (20㎐ ~ 20㎑, Bandpass Filter)

 75㏈ (20㎐ ~ 20㎑, Bandpass Filter)

PIC-AM Audio

Input impedance

Input level

 10KΩ/600 Ω, Terminated balance

 -25 ~ +23㏈u,0㏈u Normal

 Low impedance balance (100Ω 이하)

 +23㏈u MAX, 0㏈u Normal

 0.1% (+20㏈u)

 ±0.2㏈ (20㎐ ~ 20㎑)

 80㏈ (20㎐ ~ 20㎑, Bandpass Filter)

 75㏈ (20㎐ ~ 20㎑, Bandpass Filter)

General

Operating temperature

Power

Dimensions

 0℃ to 40℃

 110/220 Volts, 60㎐,35W MAX

 483(W) X 133(H) X 415(D)mm

Fault Detect

Detect Level

Detect Time

 -26dB

 3 ~ 45sec
