Master Clock system

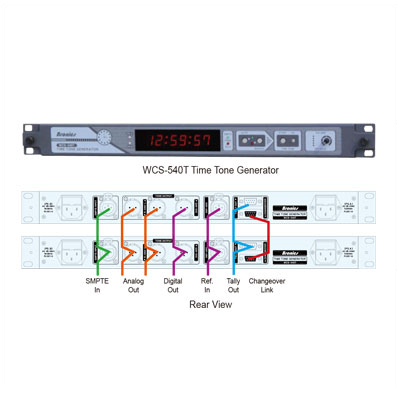

WCS-540T Time Tone Generator

Time Tone Generator
WCS-540T

본 장비는 표준시간의 Data를 받아 매시 시보음을 발생하는 장비이다. 정시 전 3초간 예비음을 발생하고 정시에 정시음을 발생한다. 2대의 장비를 서로 Link시켜 사용하면 1대의 장비가 고장시에도 다른 1대의 장비로 자동 절환되어 운용된다. 모니타용 Speaker와 Time display 장치가 있어 장비의 운용상태를 확인할 수 있다. Tally 출력을 보유하고 있어 시보음 발생과 동시에 외부 장비를 연계하여 구동할 수 있다. 19″표준 Rack mount형 (1RU)으로 되어 있다.

Features

- 1 CH Time tone generator
- Time display(HH:MM:SS)
- SMPTE Time code input
- internal speaker & volume
- Auto / Manual test mode
- 2 sets operation(Changeover system)
- Dual power system

Technical Specification

SMPTE Input	Level Impedance Reference	-10dBu ~ +4dBu 600 ohms balanced / Hi-Z AES/EBU
Output Signal	Preliminary tone Last tone	440Hz sine wave 880Hz sine wave
Analog Output	Level(L/R) Impedance	+4dBu(Factory set) 600 ohms transformer balanced
Digital Output	Format Level Level Impedance Resolution Sampling rates	AES/EBU 3.5V p-p(-20dBFS) 110 ohms balanced 24bit 48KHz
Tally Output	Dry contact(NO/NC)	2(9 pin D-Sub)
General	Power Dimensions	Free voltage(AC 85~264V), 60Hz 483(W) x 44(H) x 450(D)mm
