Master Clock system

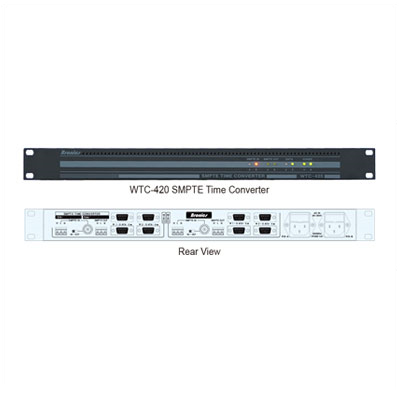

WTC-420 Smpte Time Converter

Smpte Time Converter
WTC-420

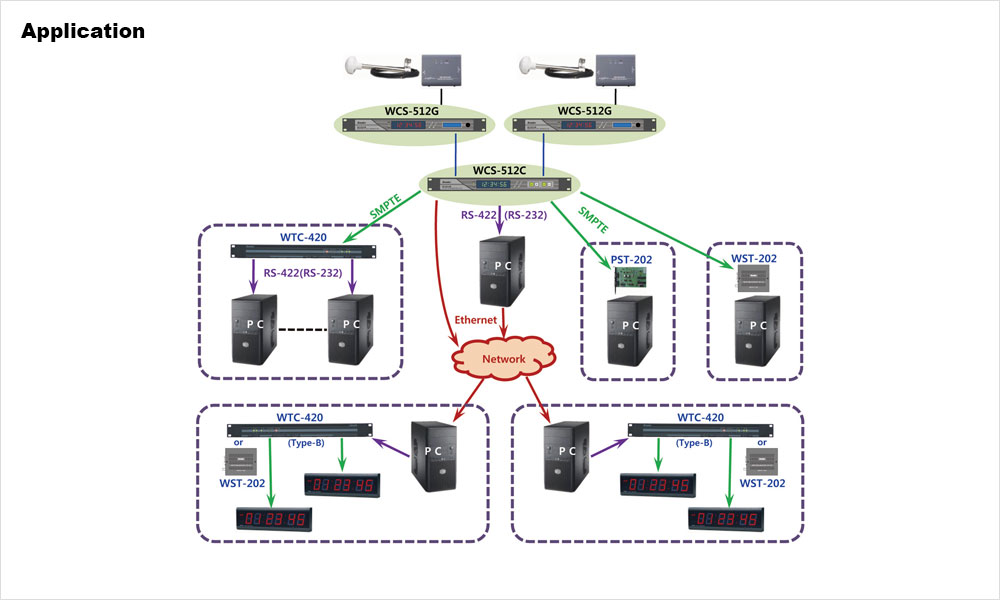

Master Clock Generator에서 출력되는 SMPTE Time Code를 입력받아 Serial Data로 변환하여 출력하는 장비로서 Audio File과 같이 정확한 시간 동기가 필요한 PC등 장비에 사용한다. 또한 주문에 의해 PC의 제어를 받아 SMPTE Time Code를 출력하는 Up/Down Counter로 사용할 수도 있다.

Features

- PC용 Clock Interface
- SMPTE to Data Converter (Default)
- Data to SMPTE Converter (Type-B Option)
- Time Data(RS-232 x8) Output
- Time Data(RS-422 x8) Output
- SMPTE Time Code Output
- 2개의 독립적인 Module (CH-A & CH-B)
- Dual Power Supply (Free Voltage)

Ordering Information

· WTC-420 SMPTE Time Converter
· Option Type-B

Technical Specification

Time Code Input	Format Impedance Level	SMPTE LTC 30 Hi-Z (Bal) / 75Ω 3Vp-p, ±12dB
Time Code Output	Impedance Format Level	Low-Z (Bal) / 75Ω SMPTE LTC 30 (non-drop) ≥3Vp-p (@600Ω)
Data Output	Data-1. Data-2,3,4 Channel	Full Duplex (RS-232 or RS-422) TX Only (RS-232 & RS-422) 4CH + 4CH
General	OP Temp. Power Dimensions	0℃ ~ 40℃ AC 85∼264V 50/60Hz 483(W)×44(H)×350(D)mm
