WST-202/PST-202 SMPTE Time Converter / SMPTE Time Card

SMPTE Time Converter / SMPTE Time Card

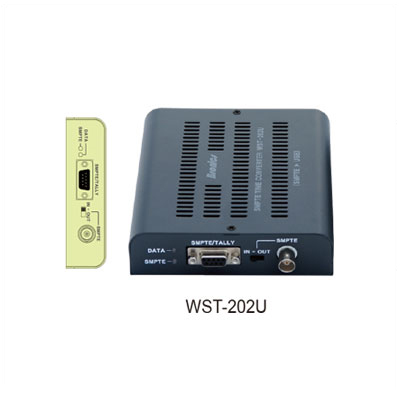

WST-202

Master Clock Generator에서 출력되는 SMPTE Time Code를 입력받아 Serial Data로 변환하여 출력하는 장비로서 Audio File과 같이 정확한 시간동기가 필요한 PC등 장비에 사용한다. 또는 주문에 의해 PC의 제어를 받아 SMPTE Time Code를 출력하는 Up/Down Cpunter로 사용할 수도 있다.

Features

- PC용 Clock Interface
- SMPTE to Data Converter (Default)
- Data to SMPTE Converter (Type-B Option)
- USB or RS-232 Select Tally Input & Output (2CH)

Ordering Information

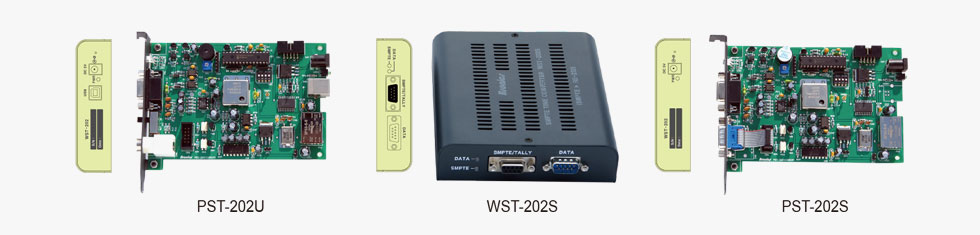

· WST-202U/PST-202U USB
· WST-202SR/PST-202SR RS-232
· Option Type-B

Technical Specification

Time Code Input	Format Impedance Level	SMPTE LTC 30 Hi-Z (Bal) / 75Ω 3Vp-p, ±12dB
Time Code Output (Counter Option)	Impedance Format Level	Low-Z (Bal) / 75Ω SMPTE LTC 30 (non-drop) ≥3Vp-p (@600Ω)
Data In/Out	Format Port Type	9600bps, 8bit, 1bit, non USB or RS-232 Sel.
Tally In/Out	Input Output	2CH 2CH (RS-232 Connector)
General	Power Dim.(WST-202)	USB / DC 5V 140(W)x32(H)x120(D)mm
