Master Clock system

WCD-530 Series

Digital Time Display

Master clock generator (WCS-512G)로부터 시간 Data(SMPTE Serial Time Code)를 입력 받아 시간을 표시해 주는 자시계이다. Data가 입력되지 않을 경우는 자체 Clock으로 작동이 가능하다. WCD-530A는 시간표시부 원형 측면에 조명이 내장되어 있고 미려하게 디자인되어 있다.

Master Clock Generator (WCS-512G)로부터 시간 Data(SMPTE Time Code)를 입력 받아 시간을 표시해 주는 자시계로서 Time Code가 입력되지 않으면 자체 Clock으로 동작하게 된다. WCD- 530A와 기본 기능은 동일하지만, 전면부가 검정색으로 조명이 없으 며, 시·분 표시를 크게 하여 가독성을 높였다.

Features

- Technical Specification
- Hour, Minute, Second, AM / PM display
- Analog LED display of second (WCD-530A)
- Bright control (WCD-530, WCD-530W, WCD-530D)
- 24시간 / 12시간 표시 선택
- 세계 시 표시 기능

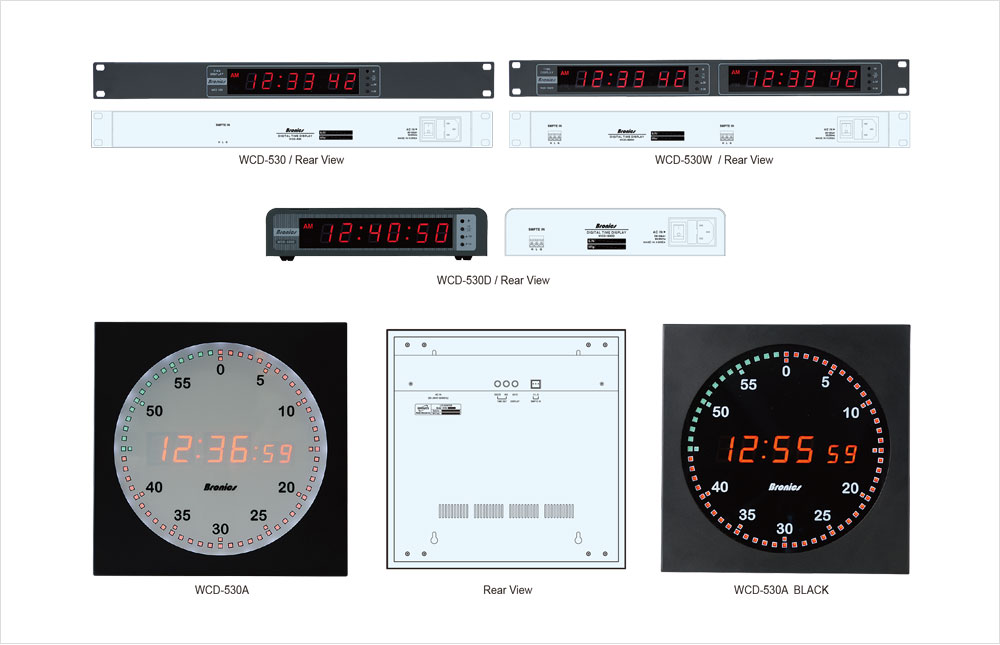

Ordering Information

· WCD-530 1RU digital time display
· WCD-530W 1RU digital dual time display
· WCD-530D Desk top digital time display
· WCD-530A Analog type digital time display
· WCD-530A Black Analog type digital time display

Technical Specification

Input	Signal Impedance Level	SMPTE serial time code 10Kohms (balanced) -20dBu ~ +10dBu
Power	85 ~ 264 volts AC(Free voltage)
Operating Temperature	0℃ to 40 ℃
Dimensions	WCD-530 WCD-530W WCD-530D WCD-530A WCD-530A Black	483(W) × 44(H) × 150(D)mm 483(W) × 44(H) × 185(D)mm 230(W) × 50(H) × 150(D)mm 355(W) × 355(H)× 85(D)mm 355(W) × 355(H) × 85(D)mm
24시간 / 12시간 선택	Mode SW를 누를 때마다 24시간과 12시간이 상호 전환된다.
세계 시 표시	Preset switch를 누를 때마다 1시간씩 증가되고 현재 시각(Data)에 Setting된 시간이 더하여 표시된다. 이 시간은 전원이 off 되어도 유지된다.
