Master Clock system

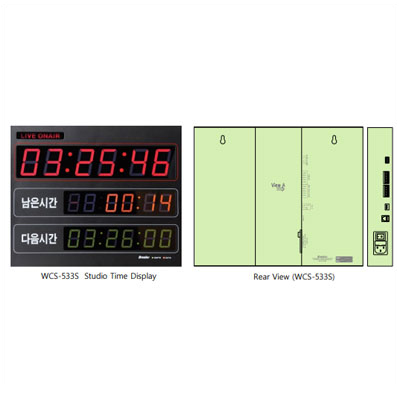

WCS-533S Studio Time Display

Studio Time Display
WCS-533S

방송국의 Studio에서 프로그램 제작과 송출에 사용되는 시간표시 장치로서, SMPTE Time Code 입력신호에 의한 현재 시간과 PC Data에 의한 다음시간과 남은시간 및 ON AIR 상태를 표시한다. 수신된 PC Data의 다음시간이 방송 종료시간인 경우에는 남은시간이 표시되며, 다음 시작시간인 경우 남은시간이 ‘-’로 표시된다. ‘ON AIR’ LAMP는 PC Data에 포함된 Tally 상태에 따라 On/Off된다. 현재시간을 위한 SMPTE Time Code 입력은 Balance와 Unbalance(BNC) 중에서 선택이 가능하다.

Features

- SMPTE Time Code Input (Balanced)
- Next Time & Tally Data Input (RS-422)
- Time Display (HH:MM:SS)
- Current Time Display (SMPTE, Red Color)
- Next Time Display (Data, Yellow Green Color)
- Remain Time Display (Calculate, Orange Color)
- Bright Adjust (8 step)
- Free Voltage

Ordering Information

· WCS-533S Balance Input (SMPTE)
· Option Unbalance Input (SMPTE, BNC)

Technical Specification

Current Time Input

Format

Channel

Impedance

SMPTE Time Code

1CH

110Ω, Balanced 75 Ω, Unbalanced (Option)

Next Time Input (Data)

Type

Connector

Through Output

RS-422

5 Pin (T+,T-,R+,R-,G)

5 Pin (T+,T-,R+,R-,G)

Time Display

Current Time

Remain Tim

Next Time

Red Color, 2.3” FND 6 digit

Orange Color, 1.5” FND 6 digit

Yellow Green Color, 1.5” FND 6 digit

Bright Adjust

Step

Control

8 step

Data (PC Program)

General

Power
Dimensions

AC 100~240V 50/60Hz
365(W) x 300(H) x 85(D)mm
