WSM-011D Digital Audio 또는 Analog Audio 신호의 감시 및 Monitoring 장비로서, 입력되는 Audio 신호(Stereo)의 Level은 LED Meter 에 의하여 표시되고, 입력신호의 상태를 Dot Matrix를 통한 문자로 확인할 수 있다. 입력신호의 Level을 감시하여 지정된 Level보다 낮은 상태로 설정된 시간 이상 지속되면 장애로 판단하여 Alarm을 발생시키는데, Alarm ON/OFF 스위치와 RESET 스위치로 Alarm 소리를 제어할 수 있다. 또한 Alarm ON/OFF 와 관계없이 입력신호에 장애가 발생하면 장애의 종류에 따른 Tally신호가 출력된다. |
Features
|
- Digital Input (BNC/Optical Auto Select) - Analog Input - Digital/ Analog Select Switch - Input Level Adjust (Analog Input, ±10dB) - 10 Dot Level Meter (Stereo) - Fault Detect Time (2~32sec) - Alarm On/Off & Alarm Reset Switch - Fault Tally Output (5CH & Sum) - Desk Type (Default) - Rack Type (1CH or 2CH) |

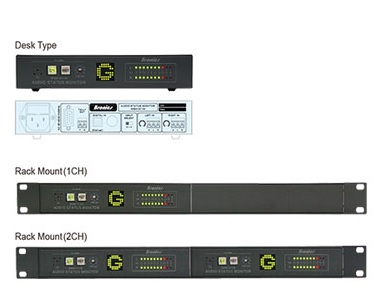

Ordering Information • WSM-011D Desk Type • WSM-011D Rack Mount (1CH) • WSM-011D Rack Mount (2CH)
|
Technical Specification
|
Digital Input |
Channel Format Sampling Rate Audio Level Connector Select | 1CH AES/EBU or S/PDIF Auto (32~96KHz) -20dBFS (nominal) BNC & Optical Auto |
|
Analog Input |
Channel Impedance Level Level Adjust | 1CH, Stereo High (Balanced) +4dBu (nominal) ±10dB |
|
Level Meter |
Type Device | VU Meter (Stereo) 10dot LED Meter |
Fault Detect | Duration Time Audio Level | 2~32sec, 2sec/step <-26dB |
Fault Tally Output | Type Channel | GPO Ø,L,R,A,D & All(Sum) |
Alarm Control | ON SW RESET SW | Alarm On/Off Mode Alarm Sound Off |
General | Operating Temp Power Dimensions | 0℃ ~ 40℃ AC 85∼264V 50/60Hz 482(W)x44(H)x250(D)mm(Rack) 209(W)x40(H)x250(D)mm(Desk) |
Status Display | Ø L R A D G | Fault (Phase), Red Fault (Left Signal), Red Fault (Right Signal), Red Fault (L & R Signal), Red Fault (Digital Lock), Red Normal (Good), Green |
| | |
