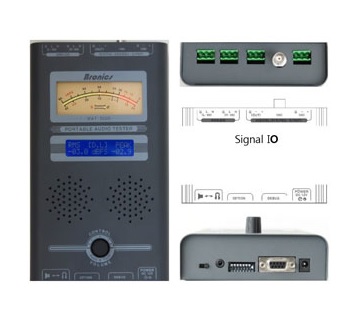

WAT-202D 본 장비는 방송국에서 사용하는 디지털 오디오 신호와 아날로그 오디오 신호의 레벨을 확인할 수 있는 간이형 측정기로써, AES/EBU 형식의 디지털 오디오 신호와 Balanced 형식의 아날로그 오디오 신호(스테레오)를 선택 하여 레벨을 확인하고 스피커 또는 이어폰으로 모니터링 할 수 있다. 또한, 1KHz -20dBFS의 정현파 신호 발생장치를 내장하 고 있어, 방송시스템의 오디오 입출력 계통의 점검을 위 한 간단한 측정이 가능하다. |
Features
|
- 56 dot LED Meter (Peak & RMS) - Character LCD Display - Rotary Encoder Controller - 1 CH AES/EBU Input (Balanced and Unbalanced) - 1 CH AES/EBU Output (Balanced) - 1 CH Analog Audio Input (Stereo, Balanced) - Internal Stereo Speaker & Stereo Phone Jack - DC 12V Power Input
|
Ordering Information
✓ WAT-202D Portable Audio Tester |
Technical Specification
|
Audio Input |
AES/EBU Analog | 1 CH, Balanced(110 Ω)/Unbalanced(75 Ω) 1 CH, Balanced(Hi-Z), Stereo |
|
Audio Output |
AES/EBU | 1 CH, Balanced(110 Ω) |
|
Control & Status |
Level Meter Display Controller | 56 Dot LED Meter 16 x 2 Character LCD Rotary Encoder |
Monitoring | Amplifier Speaker Headphone | Digital, 50mW Stereo (8 Ω) Stereo (3.5pi) |
Analog Input | Max Input THD+N Freq. Response SNR | +15dBu 0.2% ±0.5dB @ 100Hz ~ 20KHz 70dB |
General | Power Size | DC 12V / 1A 215(W) x 126(H) x 40(D) mm |
