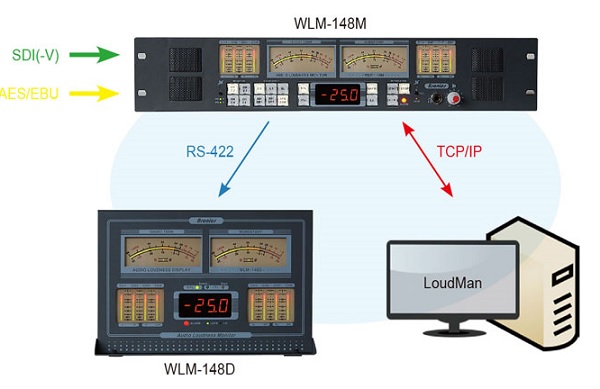

WLM-148M 1CH HD-SDI 에 Embedded된 2개의 Audio Group과 4CH AES/ EBU 입력 중 하나를 선택한 다음 Audio의 모드를 선택하여 Short Term Loudness와 Momentary Loudness, Integrated Loudness 및 CH별 PPM Level을 표시하고, 스피커를 통하여 Monitoring하기 위한 장비이다. 또한 네트워크로 연결된 PC에서 Level 변화를 감시하고, Log File로 저장하며, 프로그램 별 Integrated Loudness도 확인할 수 있다. |
Features
|
- ITU-R BS1770, EBU R128, ATSC A/85 Standard - 1CH SDI (Embedded Audio) Input (Option) - 4CH AES/EBU Input (Balanced or Unbalanced) - 4CH AES/EBU Output (Balanced or Unbalanced) - SMPTE Time Code Input - Integrated Loudness Control (Front & Tally)l - 24dot LED Meter (8CH, PPM) - 56dot LED Meter (Short Term & Momentary Loudness) - Numeric Display (Short Term or Integrated Loudness) - Level Data Output (TCP/IP) - Digital Power Amplifier (Speaker & Headphone) - Redundant Power Supply (Option)
|

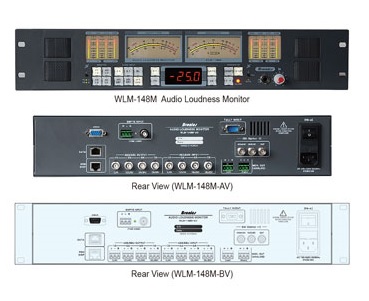

Ordering Information WLM-148M -A [V] [P] -B [V] [P]
• WLM-148M-A Unbalanced I/O (75Ω, Audio) • WLM-148M-B Balanced I/O (110Ω, Audio) • Option -V SDI Input • Option -P Redundant Power Supply
• WLM-148D Remote Display • LoudMan Logging Program |
Technical Specification
|
Input |
SDI AES/EBU SMPTE | 1CH (Embedded Audio) 4CH, Balanced(110)/Unbalanced(75) 1CH, Balanced(High-Z)/Unbalanced(75) |
|
Output |
AES/EBU | 4CH, Balanced(110)/Unbalanced(75) |
|
Control & Status |
DATA REM DISP Tally In/Out | 1Port, Ethernet 1Port, RS-422 2CH(Start,Stop)/2CH(Alarm) |
Monitoring | Amplifier SP Mute Analog Output Headphone | Digital, 5W+5W L & R 2CH(L&R), Controlled by Front VR Stereo |
General | Power WLM-148M WLM-148D | AC 100~240V 50/60Hz 482(W) x 88(H) x 350(D)mm 220(W) x 150(H) x 80(D)mm |
Loudness Control | Source Select CH Select Integrated Loudness | SDI GR1, SDI GR2, AES/EBU 2.0CH, 5.1CH, Bilingual Start/Reset, Stop, Pause/Play |
