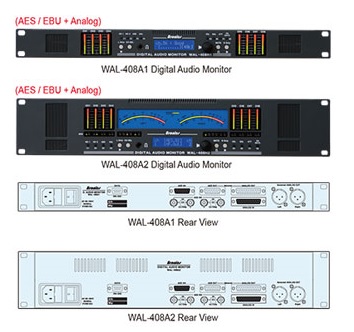

WAL-408 A1 / A2 2개의 4CH AES/EBU 입력과 1개의 8CH Analog Audio 입력 중 하나를 선택하고 선택된 입력의 8개 Audio 신호에서 L/R 각각 선택 또는 Mixing 하며 음량을 LED Meter와 스피커로 Monitor함과 동시에 Analog Stereo 신호로 출력한다. 입력되는 모든 Audio 신호는 장비 내부에서 Digital로 처리되며 설정된 상태는 LCD Panel에 표시되고 Audio 신호는 8개의 24 Dot LED Level Meter를 통하여 확인할 수가 있다. |
Features
|
- 4CH Digital Audio Input (110Ω Balanced) - 4CH Digital Audio Input (75Ω Unbalanced) - 8CH Analog Audio Input (Balanced) - 4CH Digital Audio Output (110Ω Balanced) - 8CH Analog Audio Output (Balanced) - 2CH Selected Analog Audio Output (Balanced) - 8CH 24 Dot LED Level Meter & Speaker - 2.1CH Digital Monitor Amplifier - LCD Control Panel - 2CH Monitoring 56 Dot LED Level Meter (WAL-408A2 Only) - Phase Correlation Display - Input Level Attenuation - Headphone Monitoring - Rack Unit Typ |
Technical Specification
|
Digital Input (1 & 2) |
Channel Impedance unbalanced Level Sampling Rate | 4CH AES/EBU 110Ω balanced / 75Ω
-20dBFS nominal 32KHz~96KHz, Auto |
|
Analog Input |
Channel Impedance Level AD Conversion | 8CH High, Balanced +4dBu nominal 24bit/48KHZ |
|
Digital Output |
Channel Impedance Level Sampling Rate Resolution | 4CH AES/EBU 110Ω balanced -20dBFS nominal 48KHz 24bit/20bit |
Analog Output | Impedance Level Frequency Response THD S/N Ratio | Low, Balanced +4dBu nominal ±0.5dB (20Hz~20KHz) ≤0.2% ≥-75dB (20Hz~20KHz B.W) |
LED Level Meter (Input) | Channel Resolution | 8CH 24 Dot |
LED Level Meter (Monitor, WAL-408A2) | Channel Resolution l | 2CH 56 Dot |
Monitor Amplifier | Channel Output Power | 2.1CH 5W + 5W + 5W |
General | Operating Temp Power Dimensions | 0°C~40°C Free voltage (AC 85~264V) 50/60Hz 19˝ 2RU (WAL-408A2) 19˝ 1RU (WAL-408A1) |
